фасадный дюбель F1

KTS F1 Fassadendübel

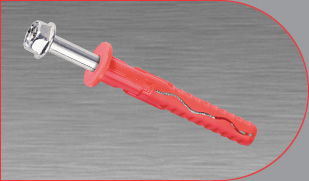

F1 KT KL


KTS F1 Fassadendübel

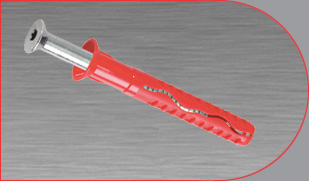

F1 KT SL

Безопасность прежде всего! - Фасадный дюбель KTS F1


Logo KTSLogo KTS F1


ОБЛАСТЬ ПРИМЕНЕНИЯ

  • Крепление металлических подконструкций (KT KL) или деревянных подкострукций (KT SL) в бетоне, кирпичной кладке или поризованном бетоне
  • Российское техническое свидетельство № 2480-09


Logo ETA
техническое
свидетельство
№ 2480-09		 Logo Feuer Logo Nylon


Узнайте больше о фасадном дюбеле KTS F1.


F1 KT 10 SL оцинкованная сталь + F1 KT 10 SL A4 нержавеющая сталь / болт с потайной головкой Т40
Размеры мм Номер артикля оцинк. Номер артикля нерж Диаметр, мм Длина, мм Диаметр сверлильного отверстия, мм Минимальная глубина сверления мм (h1) Глубина закрепления мм (hnom) Толщина материала мм (tfix) Болт потайная головка Т40 Упаковочная единица
10 x 80 1261008044 4261008044 10 80 10 80 70 10 7 x 90 100
10 x 100 1261010044 4261010044 10 100 10 80 70 30 7 x 110 100
10 x 120 1261012044 4261012044 10 120 10 80 70 50 7 x 130 100
10 x 140 1261014044 4261014044 10 140 10 80 70 70 7 x 150 100
10 x 160 1261016044 4261016044 10 160 10 80 70 90 7 x 170 100
10 x 180 1261018044 4261018044 10 180 10 80 70 110 7 x 190 100
10 x 200 1261020044 4261020044 10 200 10 80 70 130 7 x 210 100
10 x 220 1261022044 4261022044 10 220 10 80 70 150 7 x 230 100
10 x 240 1261024044 по запросу 10 240 10 80 70 170 7 x 250 100
10 x 260 1261026044 по запросу 10 260 10 80 70 190 7 x 270 100
10 x 280 1261028044 по запросу 10 280 10 80 70 210 7 x 290 100
10 x 300 1261030044 по запросу 10 300 10 80 70 230 7 x 310 100


F1 KT 10 KL оцинкованная сталь + F1 KT 10 KL A4 нержавеющая сталь / болт шестигранный с прессшайбой SW13 T40
Размеры мм Номер артикля оцинк. Номер артикля нерж Диаметр, мм Длина, мм Диаметр сверлильного отверстия, мм Минимальная глубина сверления мм (h1) Глубина закрепления мм (hnom) Толщина материала мм (tfix) Болт шестигранный с прессшайбой SW13 T40 Упаковочная единица
10 x 80 1261008046 4261008046 10 80 10 80 70 10 7 x 90 100
10 x 100 1261010046 4261010046 10 100 10 80 70 30 7 x 110 100
10 x 120 1261012046 4261012046 10 120 10 80 70 50 7 x 130 100
10 x 140 1261014046 4261014046 10 140 10 80 70 70 7 x 150 100
10 x 160 1261016046 4261016046 10 160 10 80 70 90 7 x 170 100
10 x 180 1261018046 4261018046 10 180 10 80 70 110 7 x 190 100
10 x 200 1261020046 4261020046 10 200 10 80 70 130 7 x 210 100
10 x 220 1261022046 4261022046 10 220 10 80 70 150 7 x 230 100
10 x 240 1261024046 по запросу 10 240 10 80 70 170 7 x 250 100
10 x 260 1261026046 по запросу 10 260 10 80 70 190 7 x 270 100
10 x 280 1261028046 по запросу 10 280 10 80 70 210 7 x 290 100
10 x 300 1261030046 по запросу 10 300 10 80 70 230 7 x 310 100


F1 KT 14 SL оцинкованная сталь + F1 KT 14 SL A4 нержавеющая сталь / болт с потайной головкой Т40
Размеры мм Номер артикля оцинк. Номер артикля нерж Диаметр, мм Длина, мм Диаметр сверлильного отверстия, мм Минимальная глубина сверления мм (h1) Глубина закрепления мм (hnom) Толщина материала мм (tfix) Болт потайная головка Т40 Упаковочная единица
14 x 80 1261408044 4261408044 14 80 14 80 70 10 10 x 90 50
14 x 100 1261410044 4261410044 14 100 14 80 70 30 10 x 110 50
14 x 120 1261412044 4261412044 14 120 14 80 70 50 10 x 130 50
14 x 140 1261414044 4261414044 14 140 14 80 70 70 10 x 150 50
14 x 160 1261416044 4261416044 14 160 14 80 70 90 10 x 170 50
14 x 180 1261418044 4261418044 14 180 14 80 70 110 10 x 190 50
14 x 200 1261420044 4261420044 14 200 14 80 70 130 10 x 210 50
14 x 220 1261422044 4261422044 14 220 14 80 70 150 10 x 230 50
14 x 240 1261424044 по запросу 14 240 14 80 70 170 10 x 250 50
14 x 260 1261426044 по запросу 14 260 14 80 70 190 10 x 270 50
14 x 280 1261428044 по запросу 14 280 14 80 70 210 10 x 290 50
14 x 300 1261430044 по запросу 14 300 14 80 70 230 10 x 310 50
14 x 320 1261432044 по запросу 14 320 14 80 70 250 10 x 330 50
14 x 340 1261434044 по запросу 14 340 14 80 70 270 10 x 350 50
14 x 360 1261436044 по запросу 14 360 14 80 70 290 10 x 370 50


F1 KT 14 KL оцинкованная сталь + F1 KT 14 KL A4 нержавеющая сталь / болт шестигранный с прессшайбой SW17 T50 ( A4 SW17 T40)
Размеры мм Номер артикля оцинк. Номер артикля нерж Диаметр, мм Длина, мм Диаметр сверлильного отверстия, мм Минимальная глубина сверления мм (h1) Глубина закрепления мм (hnom) Толщина материала мм (tfix) Болт шестигранный с прессшайбой SW17 T50 Упаковочная единица
14 x 80 1261408046 4261408046 14 80 14 80 70 10 10 x 90 50
14 x 100 1261410046 4261410046 14 100 14 80 70 30 10 x 110 50
14 x 120 1261412046 4261412046 14 120 14 80 70 50 10 x 130 50
14 x 140 1261414046 4261414046 14 140 14 80 70 70 10 x 150 50
14 x 160 1261416046 4261416046 14 160 14 80 70 90 10 x 170 50
14 x 180 1261418046 4261418046 14 180 14 80 70 110 10 x 190 50
14 x 200 1261420046 4261420046 14 200 14 80 70 130 10 x 210 50
14 x 220 1261422046 4261422046 14 220 14 80 70 150 10 x 230 50
14 x 240 1261424046 по запросу 14 240 14 80 70 170 10 x 250 50
14 x 260 1261426046 по запросу 14 260 14 80 70 190 10 x 270 50
14 x 280 1261428046 по запросу 14 280 14 80 70 210 10 x 290 50
14 x 300 1261430046 по запросу 14 300 14 80 70 230 10 x 310 50
14 x 320 1261432046 по запросу 14 320 14 80 70 250 10 x 330 50
14 x 340 1261434046 по запросу 14 340 14 80 70 270 10 x 350 50
14 x 360 1261436046 по запросу 14 360 14 80 70 290 10 x 370 50


KTS F1 Masse


Размеры
hnom = общая глубина посадки дюбеля в основании
h1 = глубина просверливаемого отверствия
hmin = минимальная толщина основания
tfix = толщина прикрепляемой детали
ttol = толщина допуска на выравнивающий или ненесущий слой
