GB - Дюбель для газобетона |
 |
ОБЛАСТЬ ПРИМЕНЕНИЯ: Газобетон и легкие строительные блоки Благодаря специальной наружной резьбе обеспечивается хорошее закрепление дюбеля для газобетона внутри камня. Для монтажа можно использовать болты для дерева, универсальные болты или машинные болты. |
| Технические данные GB - Дюбель для газобетона | |||||
|---|---|---|---|---|---|
| 4 x 50 мм | 6 x 50 мм | 8 x 60 мм | 10 x 70 мм | ||
| Артикул № | 1770406011 | 1770606011 | 1770807011 | 1771008011 | |
| Упаковочная единица | штук | 100 / 1.000 | 100 / 1.000 | 50 / 500 | 50 / 500 |
| Диаметр болтов, мм | 4,0 - 4,5 / M 4 | 5,0 - 6,0 / M 5 | 7,0 - 8,0 / M 8 | 9,0 - 10,0 / M 10 | |
| Вес одной упаковочной единицы | 3,5 кг. | 3,6 кг. | 2,95 кг. | 4,2 кг. | |
| Производственные испытания GB - Дюбель для газобетона | ||||
|---|---|---|---|---|
| Материал: НЕЙЛОН (Полиамид 6) | ||||
| Диаметр посадочного отверстия, легкий бетон, мм | 10 | 10 | 12 | 14 |
| Диаметр посадочного отверстия, газобетон, мм | 8 | 8 | 10 | 12 |
| Глубина отверстия, мм | 60 | 60 | 70 | 80 |
| Диаметр болтов, мм | 4,0 - 4,5 / M 4 | 5,0 - 6,0 / M 5 | 7,0 - 8,0 / M 8 | 9,0 - 10,0 / M 10 |
| Коэффициент вытеснения Легкий бетон (кН)* | 0,9 | 1,1 | 1,7 | 2,3 |
| Коэффициент вытеснения Газобетон (кН)* | 0,9 | 2,6 | 3,8 | 5,5 |

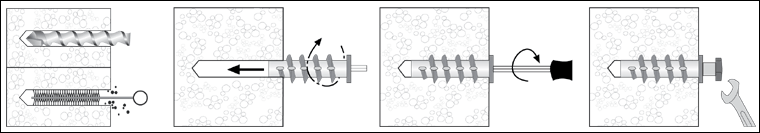

Монтаж:
- просверлить отверстие
- очистить отверстие
- вставить дюбель в отверстие, используя для этого соответствующий инструмент или шестигранный гаечный ключ
Данную информацию следует рассматривать как общую рекомендацию.
Мы настоятельно обращаем Ваше внимание на то, что эти дюбели не должны
применяться для крепления опорных конструкций фасадов, крыш и т.д.
* Коэффициент прочности 3
