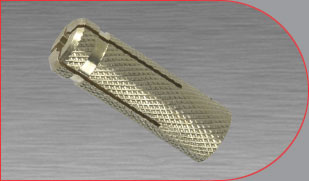

MS - Медный дюбель |
 |
ОБЛАСТЬ ПРИМЕНЕНИЯ: Бетон, натуральный камень, сплошной кирпич KTS Медный дюбель имеет небольшую глубину анкеровки и посадочного отверстия, но несмотря на это, обладает прекрасной нагрузочной способностью. Анкер расправляется в стороны при завинчивании метрического болта. Медный дюбель KTS рекомендуется для сквозного монтажа.
|
| Технические данные MS - Медный дюбель | ||||||||
|---|---|---|---|---|---|---|---|---|
| M 4 | M 5 | M 6 | M 8 | M 10 | M 12 | M 14 | M 16 | |
| Артикул № | 1090000004 | 1090000005 | 1090000006 | 1090000008 | 1090000010 | 1090000012 | 1090000014 | 1090000016 |
| Упаковочная единица |
100 / 1000 | 100 / 1000 | 100 / 1000 | 100 / 1000 | 100 / 1000 | 100 / 1000 | 100 / 1000 | 100 / 1000 |

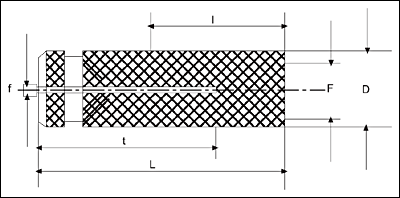

| D | 5 | 6,5 | 8 | 10 | 12 | 15 | 18 | 20 |
| L | 15 | 20,5 | 23 | 23 | 28 | 33 | 38 | 43 |
| F | 3,3 | 4,25 | 5 | 5 | 6,9 | 8,7 | 10,6 | 12,8 |
| f +-1 | 10 | 13 | 15 | 15 | 19 | 23 | 26 | 29 |
| l | 2 | 2,5 | 3 | 3 | 4 | 5 | 6,5 | 7 |
| b +-1 | 10 | 12 | 15 | 15 | 19 | 21 | 24,5 | 27 |
