UB - Универсальный дюбель для полых материалов |
 |

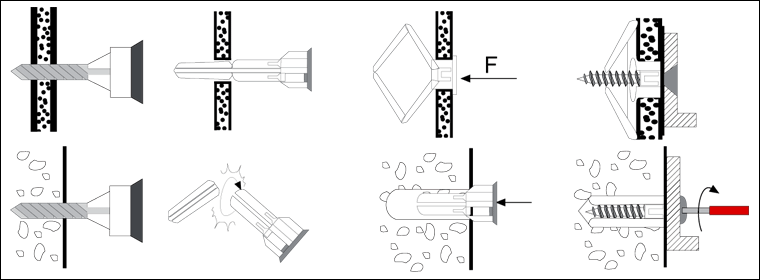

ОБЛАСТЬ ПРИМЕНЕНИЯ: Бетон, сплошной кирпич, пустотелый кирпич, силикатный пустотелый кирпич, гипсокартон. Благодаря наличию различных размеров дюбеля возможно учитывать соответствущую фиксируемую зону (макс. 19 мм). KTS Универсальный дюбель для полых пространств расширяется в скрытом полом пространстве. Этот дюбель производится из высококачественного полиамида (нейлона). |
|
 |
||
| Технические данные UB - Универсальный дюбель для полых материалов | ||||||
|---|---|---|---|---|---|---|
| 8 x 3,5 мм | 8 x 8 мм | 8 x 13 мм | 8 x 16 мм | 8 x 19 мм | ||
| Артикул № | 1790803511 | 1790808011 | 1790813011 | 1790816011 | 1790819011 | |
| Упаковочная единица | штук | 200 / 2.000 | 200 / 2.000 | 200 / 2.000 | 200 / 2.000 | 200 / 2.000 |
| Вес одной упаковочной единицы | 1,93 кг. | 3,2 кг. | 3,4 кг. | 3,6 кг. | 4,0 кг. | |
| Производственные испытания UB - Универсальный дюбель для полых материалов | |||||
|---|---|---|---|---|---|
| Материал: НЕЙЛОН (Полиамид 6) | |||||
| Диаметр, мм | 10 | 10 | 10 | 10 | 10 |
| Длина, мм | 26 | 50 | 55 | 55 | 60 |
| Диаметр посадочного отверстия, мм |
8 - 10 | 8 - 10 | 8 - 10 | 8 - 10 | 8 - 10 |
| Диаметр посадочного отверстия, мм |
= диаметр дюбель + 5 мм | ||||
| Длина болта, мм | 40 + толщина монтажного элемента | ||||
| Диаметр болтов, мм | 3,5 | 3,5 - 5,0 | 3,5 - 5,0 | 3,5 - 5,0 | 3,5 - 5,0 |
| Зона зажима, мм | 4 | 5 - 10 | 9 - 13 | 13 - 16 | 16 - 19 |
| Рекомендуема вытягивающая нагрузка(кН) |
Бетон
0,35 |
Сплошной кирпич 0,25 |
Вертикально перфорированный кирпич 0,2 |
Силикатный кирпич 0,2 |
Гиспокартон =12мм 0,15 |
| Рекомендуемая поперечная нагрузка (кН) |
Бетон
0,5 |
Сплошной кирпич 0,4 |
Вертикально перфорированный кирпич 0,3 |
Силикатный кирпич 0,4 |
Гиспокартон =12мм 0,2 |
Данную информацию следует рассматривать как общую рекомендацию. Мы настоятельно обращаем Ваше внимание на то, что эти дюбели не должны применяться для крепления опорных конструкций фасадов, крыш и т.д.
